Stabilitet - Konstruktionseksempel
Eksempel 1: Dæmning over blød bund - vandret terræn
En dæmning skal bygges over en blød bund, og følgende to løsninger skal undersøges:
- Dæmning med grus som fyldmateriale
- Dæmning med Leca® letklinker som fyldmateriale og grus som dækningsmateriale
Beregningerne er udført med analyseprogrammet Slide. Programmet beregner den mest kritiske brudflade for konstruktionen, dvs. den laveste sikkerhedsfaktor.
I dette eksempel er den krævede sikkerhed faktor F ³ 1,5.
Tabel 1: Materialeegenskaber | ||||||
Densitet over GVS γ [kN/m3] |
Densitet under GVS γ’ [kN/m3] |
Udrænet forskydningsstyrke Su [kPa] |
Øget forskydningsstyrke ΔSu |
Friktionsvinkel φ |
Kohæsion c [kPa] |
|
Friktionsjord | 20 | 10 | - | - | 38 | 0 |
Ubundet ler | 19 | 9 | 15 | 1 | - | - |
Fast ler | 19 | 9 | 50 | 5 | - | - |
Leca® letklinker | 4 | 0 | - | - | 39 | 0 |
Løsning 1: Dæmning med friktionsjord
Figur 15 viser profil af dæmningen og jordbundsforholdene. Dæmningen er 4 meter høj og 10 meter bred i toppen. Hældningsgradienten er 1:3, hvilket giver en samlet bredde af dæmningen på 34 m. Jordbundsforholdene består af et 4 m tykt lag ubundet ler over et 6 m tykt fast lerlag. Vandspejlet ligger i terrænniveau. Belastningen, der påføres på toppen af dæmningen, er en tillægslast. De væsentlige materialeegenskaber er vist i tabel 1.

Figur 16 viser resultatet beregnet med Slide og angiver brudfiguren ned til det faste lerlag. Det er normalt, at et brud strækker sig ned til et fastere lag. Resultatet giver sikkerhedsfaktor F = 1.22, som dermed ikke opfylder F = 1,5.

Løsning 2: Dæmning med Leca® letklinker som fyldmateriale
Ved at reducere forskydningsspændingerne i lerlaget kan sikkerhedsfaktoren øges. Dette kan gøres ved at skifte dele af friktionsmaterialet i dæmningen ud med Leca® letklinker 8-20 mm.

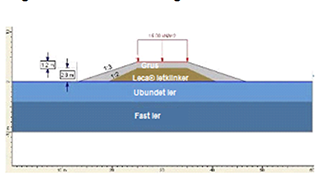

Figur 17 viser en mulig løsning med Leca® letklinker som fyldmateriale og grus som dækningsmateriale.
Dæmningens udvendige dimensioner er de samme som for løsning 1. Belastningen, der påføres på toppen af dæmningen, er en tillægslast.
Figur 18 viser resultaterne fra Slide og angiver en brudfigur som løsning 1. Men sikkerhedsfaktoren er steget betydeligt: F = 2,05. Dette opfylder kravene.

Eksempel 2: Dæmning over blød bund - skrånende terræn
En dæmning skal bygges over en blød bund i skrånende terræn, og følgende to løsninger skal undersøges:
- Dæmning med grus som fyldmateriale
- Dæmning med Leca® letklinker som fyldmateriale og grus som dækningsmateriale
Tabel 2: Materialeegenskaber | ||||||
Densitet over GVS γ [kN/m3] |
Densitet under GVS γ’ [kN/m3] |
Udrænet forskydningsstyrke Su [kPa] |
Øget forskydningsstyrke ΔSu |
Friktionsvinkel φ |
Kohæsion c [kPa] |
|
Friktionsjord | 20 | 10 | - | - | 38 | 0 |
Ubundet ler | 19 | 9 | 15 | 3 | - | - |
Fast ler | 19 | 9 | 50 | 5 | - | - |
Leca® letklinker | 4 | 0 | - | - | 39 | 0 |
Løsning 1: Dæmning med grus som fyldmateriale
Figur 19 viser profildæmningen og jordbundsforholdene. Dæmningen er 4,5 m høj og 9 meter bred øverst. Terrænets hældning er 1:6, og dæmningens hældning er 1: 1,5.
Jordbundsforholdene består af et ca. 4 m tykt lag af ubundet ler oven på et underlag af fast ler. Dæmningen er beliggende på bredden af en sø, der giver et grundvandsniveau som vist på figuren. Belastningen, der påføres på toppen af dæmningen, er en tillægslast. Væsentlige parametre er vist i tabel 2.

Figur 20 viser resultater beregnet med Slide og giver sikkerhedsfaktoren F = 1,15. Dette opfylder ikke kravene og er desuden meget tæt på brudlinjen.

Løsning 2: Dæmning med Leca® letklinker som fyldmateriale
Som i eksempel 1 vil en reduktion af forskydningsspændingerne øge sikkerhedsfaktoren. Dele af dæmningen er erstattet med Leca® letklinker, som reducerer den samlede vægt. Belastningen, der påføres på toppen af dæmningen, er en tillægslast.
En mulig løsning er vist i nedenstående figur.

Figuren nedenfor viser resultaterne beregnet med Slide og giver sikkerhedsfaktoren F = 1,56. Resultaterne viser en betydelig stigning i sikkerhedsfaktor og opfylder kravene.
